贵州安顺架桥机销售厂家6大工作步骤
来源:路港起重 发布时间: 2025-09-08
贵州安顺架桥机厂家13253557957专业生产各类架桥机、龙门吊等起重设备，设备型号齐全，全国各地都有销售办事处，方便就近调取设备。我厂家还可定制各型号吨位龙门吊，架桥机，服务优良，信誉保证。

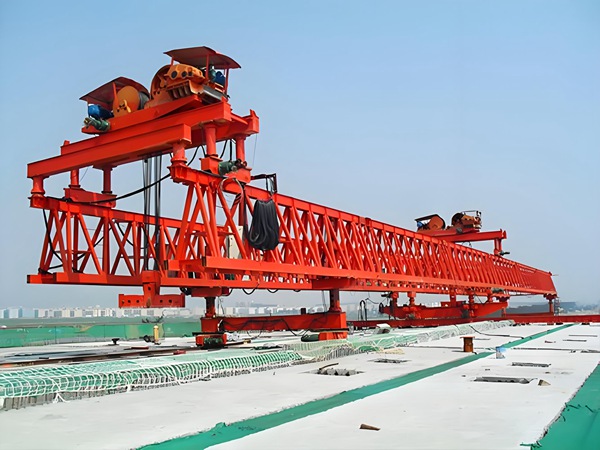

贵州安顺架桥机销售厂家带大家了解下架桥机的工作原理
架桥机的工作流程围绕 “准备 - 喂梁 - 吊梁 - 对位 - 落梁 - 过孔” 六大步骤循环，以高铁常用的 “1000 吨级双线箱梁架桥机” 为例，具体原理如下：
1. 作业准备：设备就位与参数设定
架桥机通过运梁车或专用拖车运输至桥梁施工现场，利用支腿液压系统将机臂调平，前支腿支撑在已架设桥梁的墩顶，中支腿、后支腿支撑在已铺桥面或路基上；
操作人员通过控制系统设定 “梁片重量、架设跨度、对位坐标” 等参数，检查安全保护系统（如过载保护、限位开关）是否正常，确保运梁通道（如导梁、桥面轨道）通畅。
2. 喂梁：将预制梁输送至架桥机
预制梁（如 1000 吨双线箱梁）由 “运梁车”（载重可达 1200 吨）从预制场运输至架桥机尾部；
运梁车缓慢驶入架桥机机臂下方，直至梁片前端到达天车吊装范围，此时后支腿保持稳定，避免设备因尾部载荷骤增倾翻。
3. 吊梁：天车抓取梁片并提升
操作人员控制 2 台起重小车移动至梁片上方，将吊具（吊梁扁担）与梁片预设的吊点连接牢固；
启动起升机构，2 台天车同步将梁片提升至高于机臂和桥墩的高度（通常提升 1~2 米），避免移动时碰撞设备。
4. 对位：调整梁片位置至安装坐标
控制天车沿机臂纵向移动，将梁片转运至待架桥墩上方；
通过天车的横向微调功能（横向移动精度 ±2mm）和吊具的旋转功能（微调角度 ±1°），结合监控系统（如高清摄像头、激光测距仪），将梁片的支座位置与桥墩上的支座垫石精准对齐（对接误差需控制在 ±5mm 内）。
5. 落梁：将梁片固定在桥墩支座上
对位完成后，缓慢启动起升机构，将梁片平稳下落至桥墩支座垫石上；
检查梁片位置是否准确，若需微调，可通过支腿液压系统轻微升降机臂，或天车轻微起升后再次对位；确认无误后，拆除吊具，完成一孔梁的架设。
6. 过孔：架桥机移位至下一作业位置
一孔梁架设完成后，启动过孔系统：先将前导梁向前延伸，通过前支腿支撑在前方待架桥墩的墩顶上；
收起中支腿、后支腿的部分支撑，启动走行台车的纵向牵引装置，牵引机臂沿导梁缓慢向前移动（移动距离等于桥梁跨度，如 32 米）；
机臂移动到位后，放下中支腿、后支腿并支撑牢固，收起前导梁，完成一次过孔；随后重复 “喂梁 - 吊梁 - 对位 - 落梁” 步骤，继续架设下一孔梁。
贵州安顺架桥机生产厂家总结架桥机的构造设计紧扣 “重载、精准、安全” 的核心需求，通过主体结构承载、天车系统执行、过孔系统移位、控制系统统筹，实现预制梁的高效安装；其工作原理则是 “模块化协同作业” 的体现，每一步骤均围绕 “梁片稳定转运与精准对位” 展开，是现代桥梁工程（尤其是高铁、高架）实现标准化、快速施工的关键设备。
