湖北荆州行车行吊厂家桥式起重机的工作原理
来源:路港起重 发布时间: 2026-07-27
湖北荆州行车行吊厂家13253557957主营架桥机，行车行吊，门式、桥式起重机，提梁机等等，设备多，型号全，售服完善。
湖北荆州行车行吊销售厂家生产的桥式起重机整体由桥架、大车运行机构、小车运行机构、起升机构四大核心运动单元配合，依靠电机 + 减速器 + 卷筒 + 钢丝绳实现三维空间起重搬运，分机械传动原理与整体运行逻辑两部分说明。
一、整体结构基础
桥架（主梁 + 端梁）
横跨厂房两侧立柱轨道，是整机承重骨架；两端装有大车车轮，可沿厂房纵向轨道前后行走。
起重小车
架在主梁上，能沿主梁左右横向移动；小车上集成整套起升系统：起升电机、制动器、减速器、卷筒、钢丝绳、吊钩。
三大运动机构
起升机构：吊钩上下升降（垂直方向）
小车运行机构：小车左右横移（厂房横向）
大车运行机构：整台桥架前后行走（厂房纵向）
三者组合，吊钩可到达厂房内任意吊运点位。
二、各机构工作原理
1. 起升机构（核心升降原理）
操控给出上升 / 下降信号，起升电机通电转动；
电机动力经减速器减速增扭，放大拉力；
减速器带动卷筒旋转，钢丝绳缠绕 / 释放；
钢丝绳通过滑轮组倍率放大承重能力，下端悬挂吊钩吊重物；
制动器同步工作：运行时松开，断电 / 停机瞬间抱死卷筒，锁住重物防止坠落；
限位装置：上升极限限位、下降深度限位，防止冲顶、砸底断绳。
滑轮组原理：钢丝绳多绕几组动滑轮，用较小电机拉力吊起数倍重量重物，吨位越大滑轮倍率越高。
2. 小车运行机构（横向左右移动）
小车自带行走电机、减速箱、车轮，电机驱动车轮在主梁轨道滚动，带动吊钩横向平移；配备缓冲器、行程限位，防止小车撞主梁两端。
3. 大车运行机构（整机前后行走）
桥架两端端梁安装大车驱动电机与车轮，电机带动整车沿厂房立柱轨道纵向行驶；两侧大车同步运转，避免桥架跑偏啃轨，两端设行程限位、防撞缓冲块。
三、电气控制原理
操作方式：驾驶室手柄、无线遥控器、地面手电门三种；
控制器输出不同档位，控制电机正转、反转、快慢速；
安全电气联锁：
总失压保护：断电后自动停机，恢复来电不会自行启动；
各机构限位开关触发行程断电；
超载限制器：重物超重直接切断上升回路，只能下放；
紧急停止按钮：一键切断所有动力。
四、完整吊运流程举例
吊取钢板：
大车开到物料纵向位置 → 小车横移对准物料上方；
起升机构下放吊钩，挂好吊具；
起升机构起吊重物离地；
大车、小车配合移动到加工工位上方；
缓慢下放吊钩，落料完成；
空载收回吊钩，完成一次吊运循环。
五、不同类型桥式起重机小幅原理差异

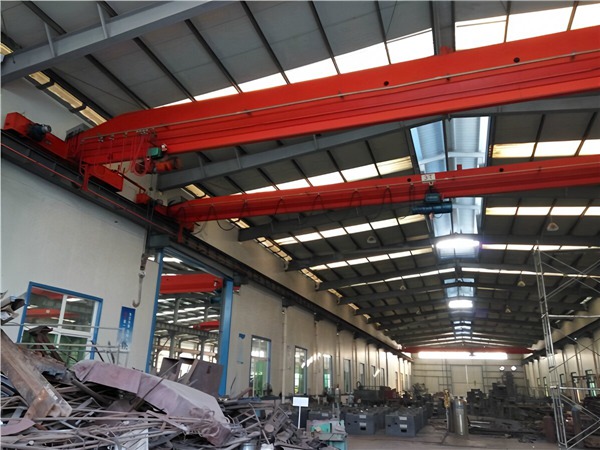

单梁桥式：小车挂在主梁下方工字梁，结构简单，多用于 5t 以内轻载；

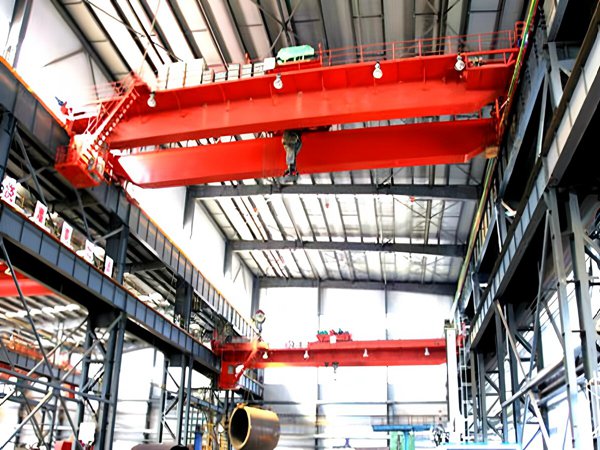

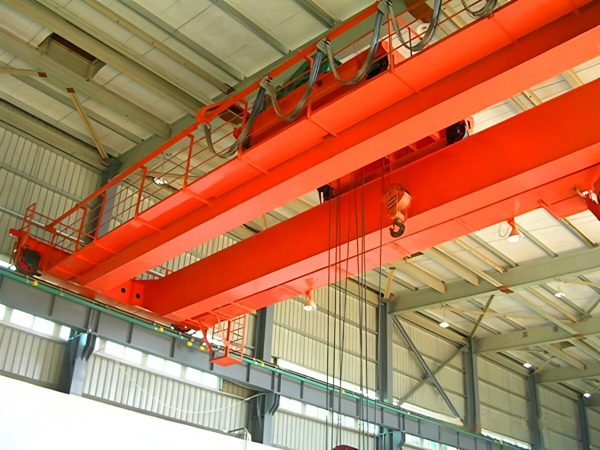

双梁桥式：两根主梁，小车架于两梁之上，刚度大、大吨位、高频重载；
冶金专用行车：增加隔热、双制动、耐高温电机，起升机构双卷筒防钢水包倾翻；
电磁吸盘行车：小车上加装电磁吸盘，通电产生磁力吸附钢材，断电消磁卸料。
湖北荆州行车行吊生产厂家核心总结：依靠三套独立电机驱动机构，实现上下、左右、前后三维移动；通过减速器 + 滑轮组放大起重载荷，制动器保障重物悬停，电气系统实现调速、限位、超载保护，完成厂房内重物的吊装、转运、对位作业。
