贵州毕节行车行吊厂家跨度大吨位重行车该怎么设计
来源:路港起重 发布时间: 2026-04-30
贵州毕节行车行吊厂家13253557957生产各种型号桥式起重机、行车行吊、欧式起重机、门式起重机、龙门吊、架桥机等起重设备。
贵州毕节行车行吊销售厂家大跨度大吨位行车（桥式 / 门式起重机）设计核心是双梁箱型结构 + 高强度材料 + 严格刚度 / 强度 / 稳定性校核 + 重载机构 + 安全冗余 + 动态控制，必须遵循 GB/T 3811、GB 6067.1、GB/T 14405 等规范。
一、设计前期：明确核心参数与选型
确定基础参数
额定起重量 Q（主钩 + 副钩）、最大轮压、跨度 L（通常≥30m 为大跨度）、起升高度、工作级别 A5–A8（重载高频选 A7–A8）。
运行速度：大车≤16m/min、小车≤10m/min、起升≤8m/min（重载低速）。
环境：室内 / 露天、温度、腐蚀、防爆、风载、地震烈度。
结构选型（必选双梁）

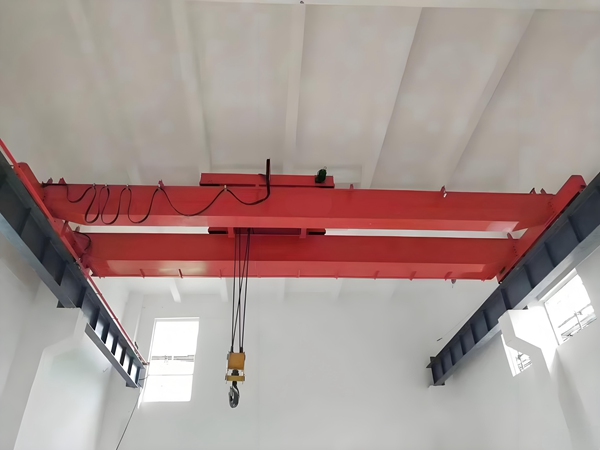

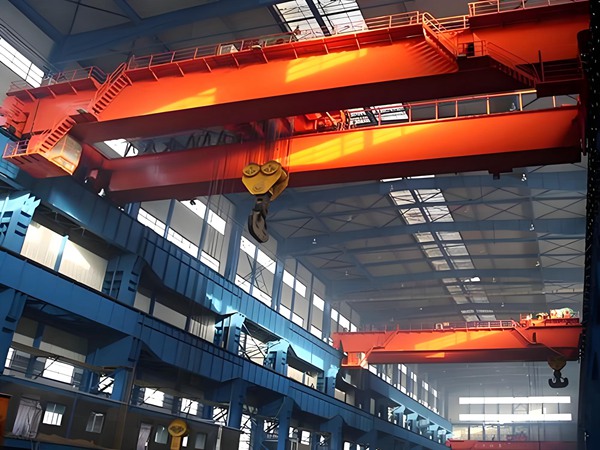

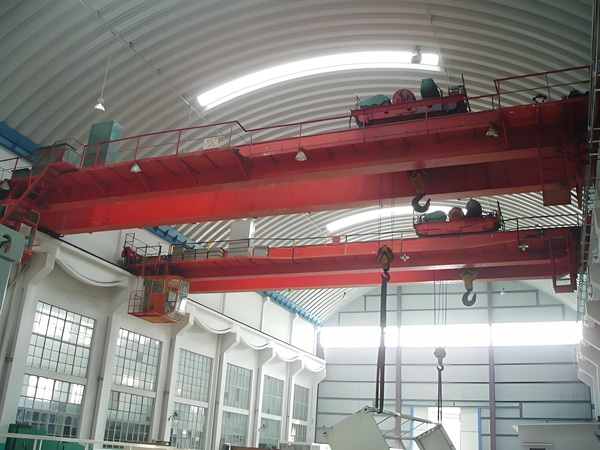

桥式：双梁箱型桥架（单梁无法满足大跨度大吨位刚度）。
门式：双主梁 + 刚性 + 柔性支腿，支腿倾角 3°–8°。
主梁形式：偏轨箱型梁（抗扭、局部稳定好），优先箱型封闭结构。
二、金属结构设计（核心）
1. 材料选用
主梁 / 端梁：Q355B/C/D（高强度、低屈强比），重要部位可 Q460；严禁用 Q235。
焊接：E50 系列焊条，全焊透、UT/MT 探伤，控制焊接残余应力。
2. 主梁设计（刚度优先）
截面形式：箱型（上下翼缘板 + 左右腹板 + 内部纵向加劲肋 + 横向隔板），提高抗弯 / 抗扭刚度。
刚度控制（关键）：额定载荷下跨中静挠度 **≤L/1000**（大跨度从严），动态挠度≤L/800。
措施：增大截面惯性矩 I、合理加劲、预拱（跨中预拱度 L/1000）、有限元优化减重同时保刚度。
强度校核：按第四强度理论，最大应力≤材料许用应力（Q355 许用≈215MPa），考虑自重、额定载荷、动载系数 φ₁=1.1–1.2、惯性力、风载。
稳定性：腹板高厚比、翼缘宽厚比满足规范；设置横向 / 纵向加劲肋，防止局部屈曲；整体屈曲系数 K≥5。
端梁：箱型结构，与主梁刚性连接，承受轮压集中力，验算疲劳与螺栓群强度。
3. 支腿与大车运行机构（门式）
刚性支腿：箱型或 H 型钢；柔性支腿：桁架或变截面箱型，允许水平位移补偿热胀变形。
车轮：大直径（Φ600+）、踏面淬火 HRC≥45，双驱动、四轮 / 八轮均衡，降低轮压、防啃轨。
三、机构系统设计（重载可靠）
1. 起升机构（核心安全）
驱动：双电机 + 双减速器 + 双制动器（冗余），YZR / 变频电机，强制风冷。
钢丝绳：选高强度镀锌绳，安全系数≥5（A7≥6），卷筒 / 滑轮直径 D≥(20–25) d，延长寿命。
制动：双制动器（常闭、断电制动），制动力矩≥1.5 倍额定力矩，配超速开关、上升 / 下降极限、超载限制器（105% 额定载荷报警、110% 断电）。
卷筒：多层缠绕、带排绳器，容绳量满足起升高度。
2. 大小车运行机构
驱动：变频调速（平稳启停、减小冲击），大车双驱动、小车单 / 双驱动。
缓冲与限位：两端设液压缓冲器，行程开关 + 极限位置双重保护。
四、电气与控制（智能安全）
供电：滑触线 / 电缆卷筒，大跨度用多级滑触线或刚性轨道。
控制：PLC + 变频，支持联动、点动、微动，防摇摆控制（降低载荷摆动）。
安全：绝缘监测、接地、急停、声光报警、司机室噪声≤85dB。
监控：载荷、位移、风速、温度、振动在线监测，数据记录与预警。
五、关键计算与校核（必做）
载荷组合：自重 + 额定载荷 + 动载 + 惯性力 + 风载（露天）+ 偏斜力。
主梁：弯矩 / 剪力 / 应力、挠度、局部 / 整体稳定、疲劳寿命。
机构：电机功率、制动器力矩、钢丝绳 / 卷筒 / 滑轮强度、车轮轮压与轨道承载力。
仿真：ANSYS/SolidWorks 做静力学、动力学、模态分析，避开共振频率。
六、制造与安装要点
主梁：分段制造、整体拼装，焊接工艺评定，焊后消除应力，预拱度精准控制。
安装：轨道水平度 / 直线度≤1/1000，主梁水平度≤L/1000，车轮同轴度、啃轨检测。
调试：空载→静载（1.25Q）→动载（1.1Q）试验，测挠度、制动、限位、同步性。
七、安全与维护设计
安全装置：超载、限位、缓冲、防风夹轨器（露天）、锚定、防脱轨。
维护：润滑点集中、易损件可快速更换、结构定期探伤、机构保养周期明确。
八、设计流程总结
定参数与工作级别 → 2. 选双梁箱型结构 → 3. 材料与截面设计 → 4. 强度 / 刚度 / 稳定计算 → 5. 机构选型与冗余设计 → 6. 电气与安全控制 → 7. 有限元仿真 → 8. 制造安装与试验。
