内蒙古兴安盟40米箱梁架桥机适用工况与配置
来源:路港起重 发布时间: 2026-05-22
内蒙古兴安盟架桥机厂家13253557957主要业务为：龙门吊、提梁机、运梁车，行车行吊，承包运梁、架梁业务等。
内蒙古兴安盟架桥机销售厂家介绍40 米箱梁架桥机（主流 160t 级公路 / 1000t 级高铁）适用工况 + 标准配置 + 关键参数 + 选型要点
一、适用工况（40m 箱梁专用）
1. 梁型与跨度
公路 40m 小箱梁 / T 梁：梁重约140–160t，跨径30–50m通用
高铁 40m 双线整孔箱梁：梁重约900–1000t，时速 250/350km 客运专线
城市高架 / 轻轨 40m 箱梁：梁重200–300t，曲线、斜交、小半径均可
2. 地形与纵坡
最大纵坡：公路≤3%；高铁≤30‰（3%）
曲线半径：公路≥500m；高铁≥2200m
墩高：5–40m（支腿伸缩适配）
地基：软基 / 硬基均可，步履式无需长轨道
3. 特殊工况适配
过隧架梁：可折叠 / 分体，驮运过隧，隧道口首孔架设
高墩 / 大跨：双主梁 + 多支腿，稳定性强
斜交桥（15°–45°）：横移 + 转向机构，精准对位
高原 / 大风区：加强刚度、防风锚定，抗风≥6 级
4. 环境与场地
气温：-20℃～+45℃（低温可配耐寒液压油）
海拔：≤3000m（高原电机、增压液压）
场地：狭窄工地、城市高架、山地桥梁均可
二、主流机型（两种最常用）
1. 公路 40m 小箱梁：GCJQ40-160（160t 级）
适用：40m 公路小箱梁 / T 梁，梁重≤160t
结构：双主梁三角桁架，步履式过孔
2. 高铁 40m 整孔箱梁：JQSD1000（1000t 级）
适用：40m 高铁双线箱梁，梁重≤1000t
结构：双 π 型主梁，三支腿 / 四支腿，运架一体

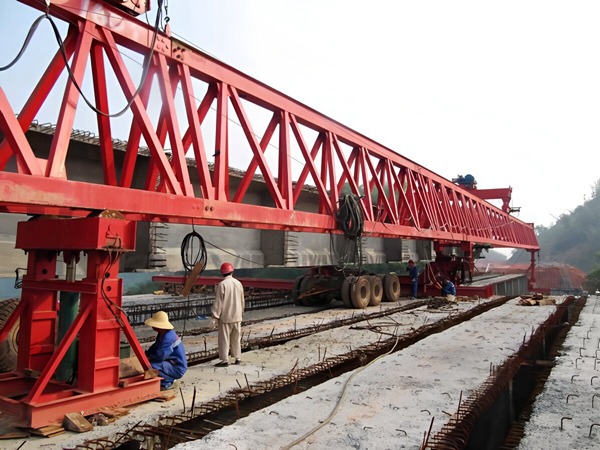

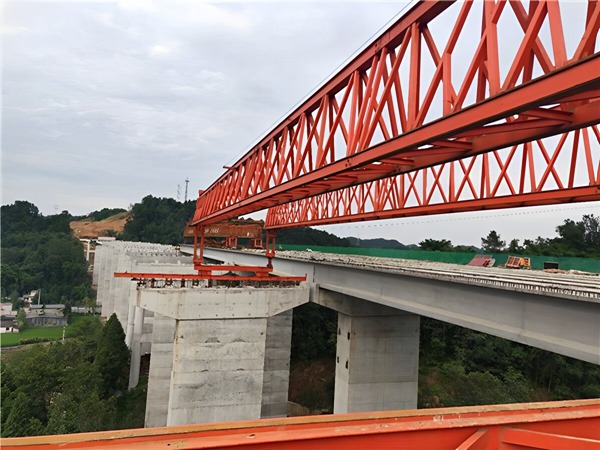

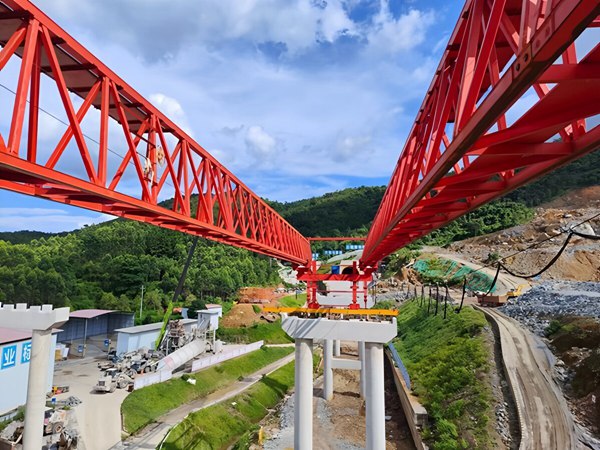

GCJQ40-160架桥机
三、标准配置（160t 公路型为例）
1. 主梁系统
结构：双主梁三角桁架，Q355B 高强钢
跨度：40m（可扩展至 50m）
刚度：挠度≤L/700，横向联结系稳定
2. 支腿系统（4 支腿标配）
前辅助支腿：伸缩 + 横移，过孔临时支撑
前支腿：伸缩 ±1.5m，适应纵坡
中支腿：横移轨道 + 步履驱动，整机横移
后支腿：可翻转，过孔折叠减少长度
3. 起重小车（双小车抬吊）
起升能力：80t+80t=160t，同步运行
起升高度：≥45m（适配 40m 墩高）
速度：起升0.5–1.0m/min，纵移2–4m/min
4. 行走与过孔
纵移：步履式 / 轮轨式，变频驱动，自平衡过孔
横移：中支腿横移轨道，调整梁位 ±500mm
过孔周期：1.5–2h / 孔（40m 跨）
5. 液压系统
高压液压站：31.5MPa，支腿伸缩、调平、横移
同步控制：多缸同步，调平精度≤2mm
6. 电气与控制
操作：驾驶室 + 无线遥控，双操作模式
保护：超载、限位、防风、紧急停止、支腿联锁
监控：重量、高度、风速、支腿压力实时显示
7. 安全装置（必备）
超载限制器：90% 预警、100% 禁升
高度限位：上 / 下限位，防冲顶、防脱绳
风速仪：≥6 级报警、≥8 级停机
防风锚定：夹轨器 + 地锚
支腿压力监测：防塌陷
四、核心参数（40m 箱梁架桥机）
1. 公路 160t 级（GCJQ40-160）
额定起重量：160t（双小车抬吊）
适用跨度：30–50m
梁重范围：≤160t
工作级别：A5
纵坡适应：≤3%
曲线半径：≥500m
2. 高铁 1000t 级（JQSD1000）
额定起重量：1000t
适用跨度：24–40m
梁重范围：≤1000t
工作级别：A6
纵坡适应：≤30‰
曲线半径：≥2200m
五、选型要点（直接对照）
起重量：≥梁重 ×1.2+ 吊具重（安全系数 + 动载）
主梁长度：≥跨度 +8–10m（过孔余量）
支腿跨距：适配墩距，横向≥梁宽 +1m
起升高度：≥墩高 + 梁高 +2m（含吊具）
过孔方式：步履式（无轨、山地 / 软基）；轮轨式（高效、平原 / 硬基）
内蒙古兴安盟架桥机生产厂家一句话总结40m 箱梁架桥机：公路用160t 双主梁桁架 + 步履式，高铁用1000t 双 π 型 + 运架一体；适配30–50m 跨、≤3% 纵坡、小半径曲线、过隧、高墩，核心是双小车抬吊、四支腿调平、自平衡过孔、全安全联锁。
