四川甘孜架桥机销售厂家200吨架桥机工作原理
来源:路港起重 发布时间: 2026-05-14
四川甘孜架桥机厂家13253557957主要生产各种型号行车行吊、门式起重机、提梁机、龙门吊、架桥机、运梁平车等路桥工程所需起重机。

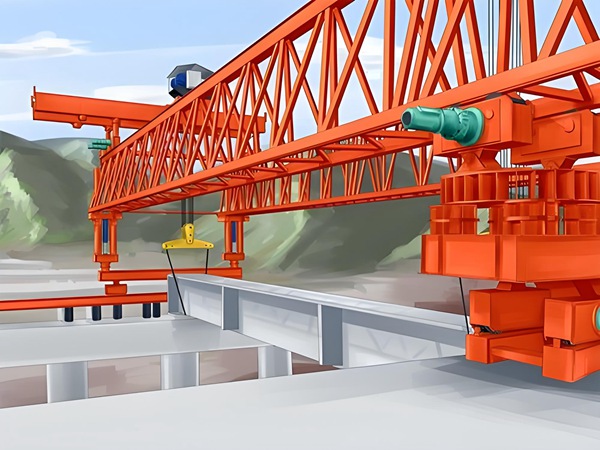

四川甘孜架桥机销售厂家关于架桥机核心原理是通过三支腿静定支撑 + 双主梁承载 + 起重天车三维运动 + 步履式过孔，将数百吨预制梁精准吊装至桥墩；整体结构由主梁、支腿、天车、过孔 / 行走、液压、电控、安全防护七大系统构成，实现全流程机械化、自动化架设。
核心工作原理（以主流双梁式为例）
架桥机是专用于公路 / 铁路桥梁预制梁架设的重型特种设备，集起重、运输、安装、自行过孔于一体，核心原理可概括为 “平衡支撑、三维对位、步履前移”。
1. 力学平衡原理
三支腿静定体系：前、中、后支腿构成稳定支撑，抗倾覆安全系数≥1.5，确保重载与悬臂过孔时整机稳定。
双主梁刚性承载：箱型 / 桁架主梁承受梁体重量（常见900t 级），挠度严格控制在跨度的1/500以内，防止变形与振动。
重心动态调整：过孔时通过天车后移、配重块调节，将重心控制在支撑轮廓内，避免倾覆。
2. 架梁作业流程（标准 “喂梁 — 吊梁 — 移梁 — 落梁”）
喂梁：运梁车将预制梁送至架桥机尾部（腹腔内），精准对位。
吊梁：两台起重天车同步下降，吊具锁定梁体，垂直起升（变频调速，平稳无冲击）。
移梁：天车沿主梁纵移，将梁体从尾部移至待架跨上方；过程可横向微调（±250mm），适配曲线与斜桥。
落梁：三维微动对位（激光定位，误差≤2mm），缓慢落梁至桥墩支座，完成架设。

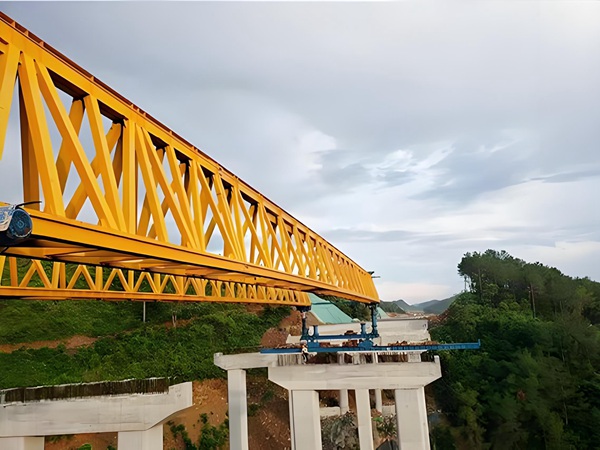

3. 自行过孔原理（步履式前移，无需外部牵引）
准备：天车后移至尾部，整机重心后移；前支腿收起，中、后支腿承重。
伸腿：中支腿驱动整机前移，前支腿伸出并锁定至前方桥墩，形成新支撑点。
前移：中支腿卸载，后支腿驱动主梁沿已架梁面前移，直至跨至下一孔位。
复位：中支腿落位至已架梁面，恢复三支腿支撑，准备下一轮架梁。
四川甘孜架桥机生产厂家销售网点全国覆盖，全都有办事处，我们会在您的需求下给出合理的报价和方案，我们的产品质价双优，期待与您的合作！
