云南临沧180吨架桥机整体结构全面解析
来源:路港起重 发布时间: 2026-05-15
云南临沧架桥机厂家13253557957主要产品有桥式起重机、双梁起重机、门式起重机、铸造起重机、架桥机等路桥工程设备及各种非标起重设备，为冶金、电力、机械、石化灯行业配套服务，产品出售国内外。

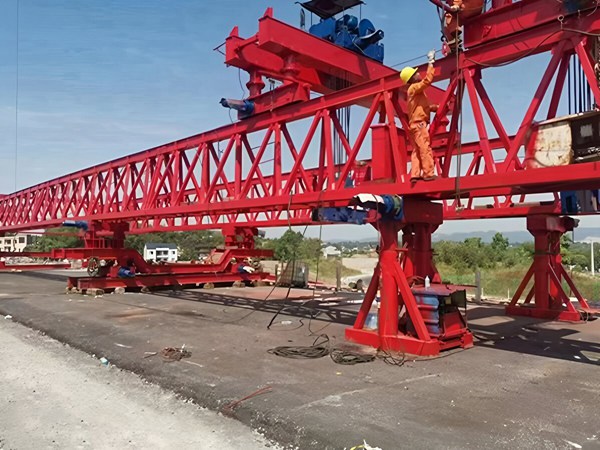

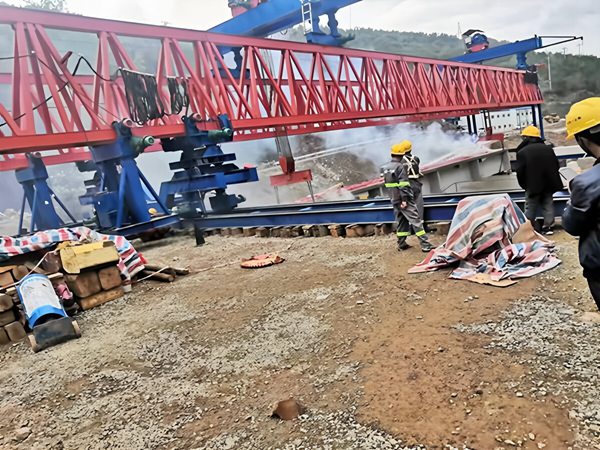

云南临沧架桥机销售厂家关于架桥机整体结构全面解析
1. 主梁系统（承载核心，“骨架”）
结构形式：主流为双主梁箱型结构（Q355C 高强钢），也有桁架式；长度约为最大跨度的2 倍（如 32m 跨对应主梁长 66m），分段栓接（10.9S 高强螺栓），便于运输与组装。
关键部件：
上下翼缘板（厚 16–20mm）、腹板（12mm），内部每 2m 设横隔板，增强刚性。
顶面铺设起重钢轨（轨距 6m），供天车纵移。
前端设前导梁（长 18m），带可伸缩油缸，过孔时临时支撑主梁前端。
2. 支腿系统（支撑核心，“腿”）
标配前、中、后三支腿，均为液压驱动、机械锁止，适应纵坡（±2%）与曲线（最小 R5500m）。
前支腿（一号柱）：可伸缩、横移，过孔时支撑于前方桥墩，带旋转鞍座（±5° 调平），适配斜桥。
中支腿（二号柱）：承载主力，可沿梁面纵移，带轮组驱动，过孔时提供推进力。
后支腿（三号柱）：辅助支撑，可折叠，喂梁时收起，过孔时承重。
功能：整机调平、横移、纵移、过孔支撑、抗倾覆。
3. 起重天车系统（吊装核心，“手”）
配置两台独立起重天车（前后布置），实现梁体三维运动（升降、纵移、横移）。
起升机构：YZP 起重电机 + 硬齿面减速机 + 钢丝绳滑轮组，额定起重量45–900t，变频调速，微动精度高。
纵移机构：电机驱动轮组，沿主梁钢轨行走，速度可调。
横移机构：液压驱动，同步横移 ±250mm，满足曲线架梁对位。
吊具：专用扁担吊具 + 高强度吊钩，配防脱钩装置，确保吊装安全。
4. 过孔与行走系统（移动核心，“脚”）
步履式过孔：中支腿驱动 + 前后支腿交替支撑，无需铺设纵移轨道，节省成本、提高效率。
轮胎 / 轮组行走：部分机型采用液压驱动轮胎走行，适应复杂地形；轮组带变频调速，行走平稳。
辅助导梁：双导梁机型设下导梁，作为运梁通道与过孔支撑，增强稳定性。
5. 液压系统（动力核心，“肌肉”）
组成：液压泵站（高压 25MPa）、油缸（顶升 / 伸缩 / 横移）、控制阀组、油管、密封件。
功能：支腿伸缩 / 顶升、天车横移、导梁伸缩、整机调平；同步控制精度高（位移误差≤1mm），防止结构扭曲。
6. 电气控制系统（大脑，“神经中枢”）
主控系统：PLC 可编程控制器 + 触摸屏，集中控制整机动作，联动保护。
驱动系统：变频调速（起升 / 行走 / 横移），启动平稳、定位精准、节能降噪。
监控系统：实时监测载荷、应力、位移、风速、油温，数据超限自动报警并停机。
操作方式：驾驶室操作 + 无线遥控，双重控制，灵活便捷。
7. 安全防护系统（安全屏障，“安全卫士”）
超载保护：超载限制器，声光报警 + 断电，严禁超载。
限位保护：起升上下限位、纵移前后限位、横移左右限位，二级限位切断动力。
制动保护：起升 / 行走机构双制动器，断电自动制动，防溜钩、防滑移。
抗倾覆保护：风速仪（≥6 级锁定）、载荷传感器、配重块，确保抗倾覆系数≥1.5。
其他：缓冲器、防风锚定、紧急停止按钮、防雨罩、避雷装置等。
云南临沧架桥机生产厂家总结：架桥机是机 - 电 - 液一体化的重型装备，通过静定支撑、刚性承载、三维对位、步履前移四大核心原理，实现预制梁高效、精准、安全架设；七大系统协同工作，覆盖承载、支撑、吊装、移动、动力、控制、安全全流程，适配公路 / 铁路各类桥梁工况。
