河北邯郸桥式起重机销售厂家抓斗天车选型
来源:路港起重 发布时间: 2026-08-24
河北邯郸桥式起重机厂家13253557957设备包括：龙门吊、架桥机、提梁机、运梁车、门式起重机、桥式起重机、行车行吊、抓斗起重机等设备。
河北邯郸桥式起重机销售厂家抓斗桥式起重机（抓斗天车）完整选型详解
一、基本定义

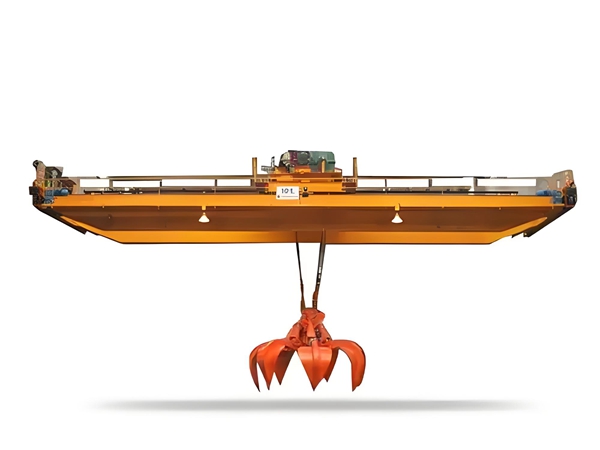

抓斗天车 = 双梁桥式行车 + 抓斗起升开闭两套卷扬机构，依靠双卷筒独立控制抓斗升降、斗体开合，主要抓取散装颗粒物料：砂石、矿石、煤炭、矿渣、建筑垃圾、粉煤灰、石灰石、碎石料场等。
区别普通吊钩天车：吊钩只有一套起升机构；抓斗天车是起升机构 + 开闭机构双卷扬，必须双梁结构。
二、核心结构与动力原理
小车总成
车上两套独立卷扬：
起升卷筒：控制抓斗整体上下升降
开闭卷筒：控制抓斗斗瓣张开、闭合取料卸料
依靠 PLC 或联动操作台同步协同，防止单绳受力断裂。
主梁形式
一律QD 型双梁桥式起重机，单梁结构刚度不足，无法承受抓斗频繁冲击、偏载晃动，严禁单梁做抓斗工况。
抓斗本体分类（按物料选型）
1）按抓取物料密度分
轻型抓斗（容积大、自重小）：粉煤灰、干沙土、木屑、粮食
中型抓斗：砂石、碎石、煤块、普通矿石（最常用）
重型抓斗：铁矿石、重矿石、钢渣、大块硬质废渣，斗体加厚耐磨高锰钢
2）按操作方式
四绳抓斗（工业主力）：四根钢丝绳分别连接起升、开闭，受力均匀、耐用、故障率低，天车标配
双绳抓斗：简易场地临时使用，稳定性差，不推荐长期重载
三、关键选型五大维度
1. 额定吨位与抓斗容积匹配（最核心）
公式：抓斗额定起重量 = 抓斗自重 + 满斗物料重量
举例：
5t 抓斗天车：配 3m³ 中型砂石抓斗
10t 抓斗天车：5～6m³ 砂石抓斗（砂石堆积密度 1.6t/m³ 左右）
16t 抓斗天车：8m³ 重型矿石抓斗
物料越重、块度越大，同等吨位下抓斗容积要缩小。
2. 跨度、起升高度影响设计
跨度
跨度≤22m：常规双梁即可
跨度＞22m：抓斗往复摆动冲击大，主梁腹板加厚、增加加强筋，大车运行机构加大功率，变频缓冲制动强制标配
起升高度
起升高度越高，钢丝绳越长，摆动幅度越大：
H≤12m：常规卷扬配置
H＞12m：增加抓斗智能防摇摆系统、导向限位装置，卷筒加长，钢丝绳直径升级
3. 工作级别硬性要求（抓斗属于冲击重载）
抓斗作业属于频繁冲击、交变载荷，级别远高于普通吊钩天车：
间断 8 小时一班制：A6起步
两班 16h 连续抓料、矿山 / 料场高频率：A7
冶金废渣、高温钢渣、三班不间断：直接 A8 冶金级抓斗起重机
补充：大跨度 + 高起升高度组合，直接上浮一级工作级别。
4. 驱动与控制系统（推荐配置）
标配全变频大小车 + 双卷扬变频
软启动软停止，大幅抑制抓斗空中大幅甩动，保护主梁结构，降低钢丝绳疲劳断裂风险。
控制模式
驾驶室主操控（首选）：视野好，抓取卸料精准
无线遥控备用：清理料坑、近距离检修使用
智能化升级（智能抓斗天车）
加装：抓斗防摇摆算法、料堆 3D 雷达扫描、自动抓取卸料、称重模块（统计抓取方量）、过载保护、行程多级限位、防撞系统，可接入厂区仓储系统自动统计进料出料量。
5. 环境防护配置
粉尘超大料场（砂石、矿石、粉煤灰）
电机、控制柜 IP54/IP55 防尘密封，电控柜加装防尘吹扫装置，小车行走轮、轴承加注重载防尘润滑脂，整机喷砂重防腐油漆。
室外厂房半敞开料棚
增加防雨罩、大车防风夹轨器、风速报警停机装置。
四、抓斗天车 vs 普通吊钩双梁天车核心差异
机构：双卷扬（起升 + 开闭），吊钩仅单卷扬
冲击负荷：抓斗频繁砸料、开合冲击，结构必须加强
工作级别：抓斗最低 A6，吊钩常规 A5 即可
损耗件：抓斗斗体、斗齿、钢丝绳磨损速度远高于吊钩工况，后期耐磨件消耗更多
河北邯郸桥式起重机生产厂家典型场景成套选型方案

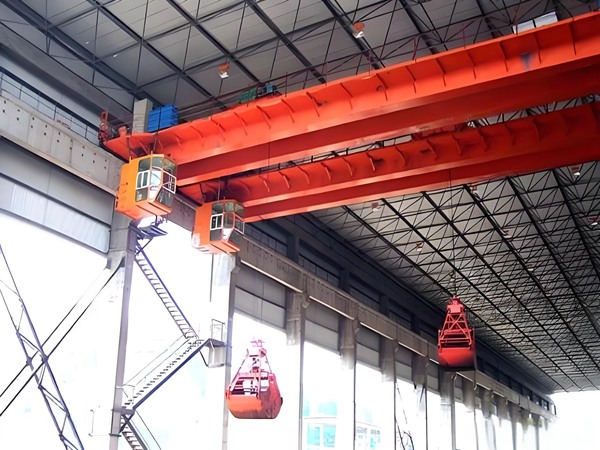

场景 1：砂石骨料料仓、搅拌站骨料大棚（最常用）
10t 双梁抓斗桥式天车，跨度 18m，起升高度 10m，A6 级别，4 绳 5m³ 中型砂石抓斗，变频整套，驾驶室操作
场景 2：矿石堆场、选矿车间上料
16t 抓斗双梁天车，跨度 22m，起升 12m，A7 级别，高锰钢重型抓斗，加装防摇摆系统 + 物料称重模块

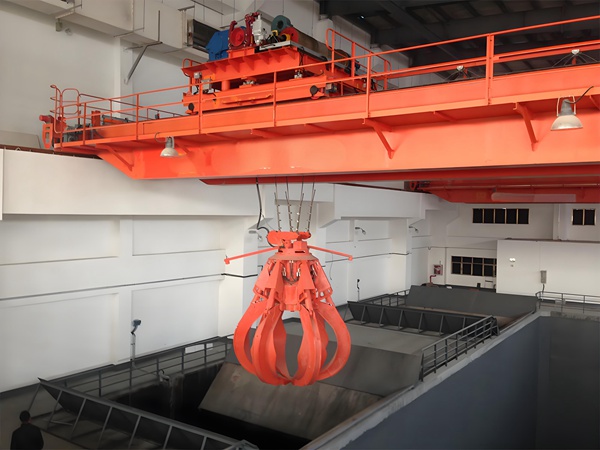

场景 3：建筑垃圾、固废破碎车间上料
5t 抓斗天车，3m³ 耐磨带齿抓斗，A6，粉尘全密封电控。
